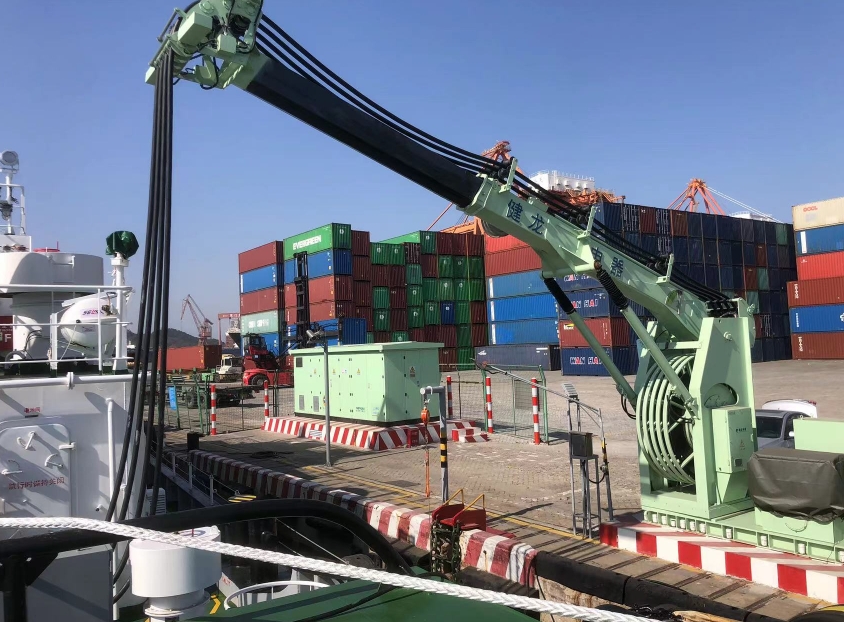

岸電系統通常由岸基裝置和船載裝置組成。
岸基裝置系統可將陸上電網電源經過變壓器、變流器及隔離變壓器轉換成靠港船舶所需要的電壓和頻率等級的電源，并最終送至碼頭接線箱處。
岸基裝置中的變流器是以功率器件變頻技術為基礎開發的產品，是岸上供電系統中的核心設備。
岸基裝置中高壓電纜的敷設需要滿足以下嚴格要求：
1）高壓電纜在敷設過程中盡量遠離人口居住區域，如實在無法避免，則應單獨敷設在封閉的系統中；
2）通常，具有有效且連續接地的金屬護套或鎧裝的高壓電纜應安放在托架上，否則整根高壓電纜應安裝在設有有效接地的金屬封閉罩殼中；
3）高壓電纜要與其他不同工作電壓的電纜分開布置，尤其是不能敷設在同一電纜槽、同一電纜束、同一箱（盒）中或同一管道中。
如果不同工作電壓的高壓電纜必須安裝在同一托架上，那么電纜之間的間隙要滿足規范的最小值，但是高壓電纜一定不能與工作電壓1kV及以下的電纜安裝在同一電纜托架上；
4）高壓電纜所有導體的端頭必須有效地覆蓋上合適的絕緣材料，在接線盒中如導體無絕緣層，則相間和相對地之間應采用合適的絕緣材料制成堅固隔板來相互隔開[5]。
船載裝置系統是船舶配電系統的一部分，擁有岸電系統的船舶在入級證書上一般會有船級社附加標志，船舶入級不同的船級社附加標志也會不一樣，CCS 船級社的附加標志為 AMPS（Alternative Maritime Power Supply，交流高壓岸電系統）；
船載裝置系統的安全合規對船岸人員安全使用船舶岸電系統至關重要，不僅需要持有船用產品證書，更要滿足法定檢驗規規則的強制性要求并經船檢部門認可，才能發揮預期的作用。
船載裝置系統包含了電纜管理系統、連接配電板、變壓器、低壓接入屏這幾部分，要具備電壓指示、極性或相序 ( 三相交流)檢測、應急切斷、安全聯鎖、負載轉移、短路保護、逆功率保護等功能。
