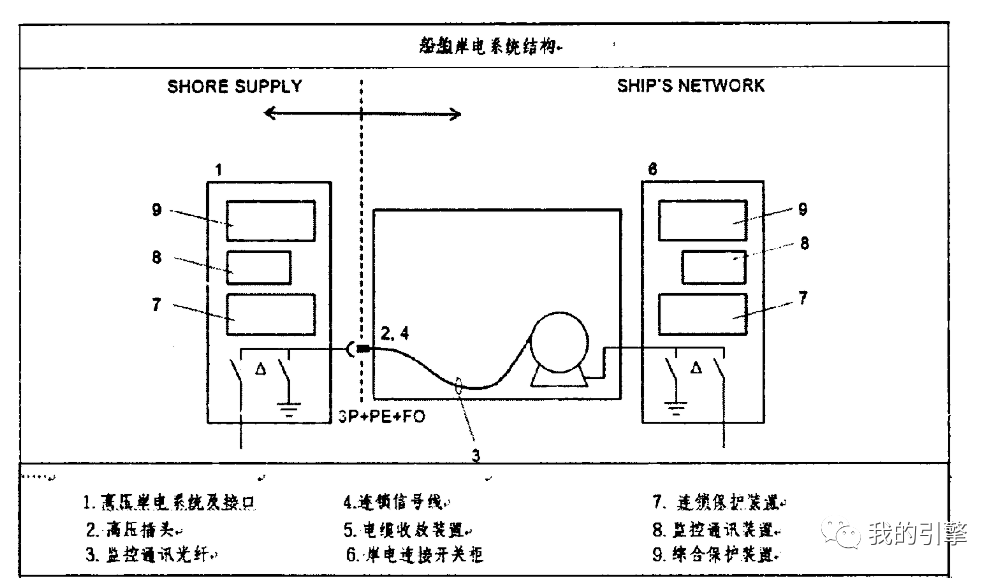

岸電電纜管理系統主要是由岸基設備和船基設備所組成，從圖中也可以明顯看到通過電纜絞車系統將岸上電源與船體相連。
電纜絞車系統
船用電纜絞車使用方便、結構合理，大大降低了收放電纜的強度，其主要由七個部分組成。
主軸筒
主軸筒是卷筒的重要組成部分，它是集電系統、卷筒及驅動單元的載體。
中間減速箱
其作用是匹配電纜卷筒和行走設備之間的速度，一般使用壽命在5年以上。
驅動單元
采用PLC對力矩電機實時監控、調整，有效的避免換向沖擊和反向張力過大對電纜造成損傷，確保卷筒對外輸出平滑的扭矩。
卷盤
卷盤有多種類型，又分為：
自由卷繞型，電纜自由排列在卷盤上并無任何導向裝置，適合較短距離的電纜卷繞。
單排卷盤型，顧名思義電纜單排卷繞在卷盤上，一般可適用長度達50m。
單層卷盤型:對于長距離電纜，一般采用單層卷盤型使電纜有序在卷盤上排列2到三層，該類型卷盤適用長度最大可達1000m。
機電系統

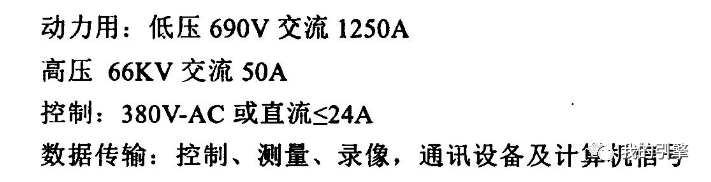

卷筒附件
電纜通過卷筒導向架的張力傳感器確保安全、平滑的引入，封閉式滾輪是理想的電纜導向方法，如改變電纜走向或將電纜在較大高度垂直引出導向。阻尼裝置保證在垂直高度很高的情況下，緩沖對電纜的引入張力從而更好的保護電纜。電纜鋼絲保護網也是用于緩沖電纜引入張力的，避免電纜在較寬活動范圍內拉傷。控制器
控制器
將張力檢測器傳來的信號與設定的張力進行比較，當判定比設定張力大于或小于時會相應減少或者增大輸出控制力矩電機，從而達到動態平衡實現恒定張力。
